컴퓨터 안 켜질때 메인보드 전원 불량 테스트 및 자가 진단법 (클립 쇼트)

컴퓨터 전원 버튼을 눌렀는데 본체에 아무런 반응이 없고, 팬조차 돌지 않는 먹통 상태가 되면 전원 공급 장치(파워 서플라이) 고장을 가장 먼저 의심하게 됩니다. 하지만 파워는 정상인데 컴퓨터의 핵심 뼈대인 메인보드(마더보드)에 전원 불량 문제가 발생해도 이와 똑같은 증상이 나타납니다.

포맷으로 해결할 수 있는 소프트웨어 오류와 달리, 메인보드 고장은 하드웨어를 직접 점검해야 해서 초보자분들이 원인을 찾기 매우 까다로운데요. 오늘은 파워 불량과 메인보드 불량을 확실하게 구별하는 자가 진단 확인 방법과 대표적인 증상, 그리고 교체 시 주의사항까지 완벽하게 정리해 드리겠습니다.

1. 메인보드 전원 문제 발생 시 대표적인 증상

메인보드의 전원부(페이즈)나 칩셋, 커패시터에 문제가 생기면 다음과 같은 증상들이 복합적으로 나타납니다.

• 완전한 먹통 상태: 전원 버튼을 눌러도 본체 LED 불빛이 들어오지 않고 CPU 팬, 케이스 팬이 미동조차 하지 않습니다.
• 무한 재부팅 루프: 전원이 켜지는 듯하다가 1~2초 만에 픽 꺼지고, 다시 자동으로 켜졌다가 꺼지는 현상이 반복됩니다.
• 바이오스(BIOS) 초기화 및 먹통: 전원은 들어오지만 화면이 뜨지 않고 메인보드 로고 화면에서 멈추거나, 바이오스 세팅이 저장되지 않고 자꾸 초기 화면으로 튕깁니다.

2. 파워 vs 메인보드 고장 구별하는 자가 진단 방법

부품을 무작정 새로 사기 전에, 기존 파워 서플라이가 정상인지 메인보드가 불량인지 단 1분 만에 확인하는 방법이 있습니다.

① 파워 서플라이 '클립 쇼트' 테스트

가장 먼저 파워가 제대로 작동하는지 독립적으로 테스트해야 합니다.

1. 컴퓨터 전원 코드를 뽑고 본체를 엽니다.
2. 메인보드에 꽂혀 있는 가장 큰 24핀 주 전원 케이블을 분리합니다.
3. 클립이나 철사를 U자 모양으로 구부립니다.
4. 24핀 커넥터의 녹색 선(4번)과 검은색 선(5번 혹은 주변 접지선) 자리에 클립의 양 끝을 꽂아 강제로 쇼트를 냅니다.
5. 이 상태에서 전원 코드를 꽂았을 때 파워 서플라이의 자체 팬이 팽팽 잘 돈다면 파워는 정상입니다. 즉, 전원이 안 들어온 범인은 메인보드라는 뜻입니다.

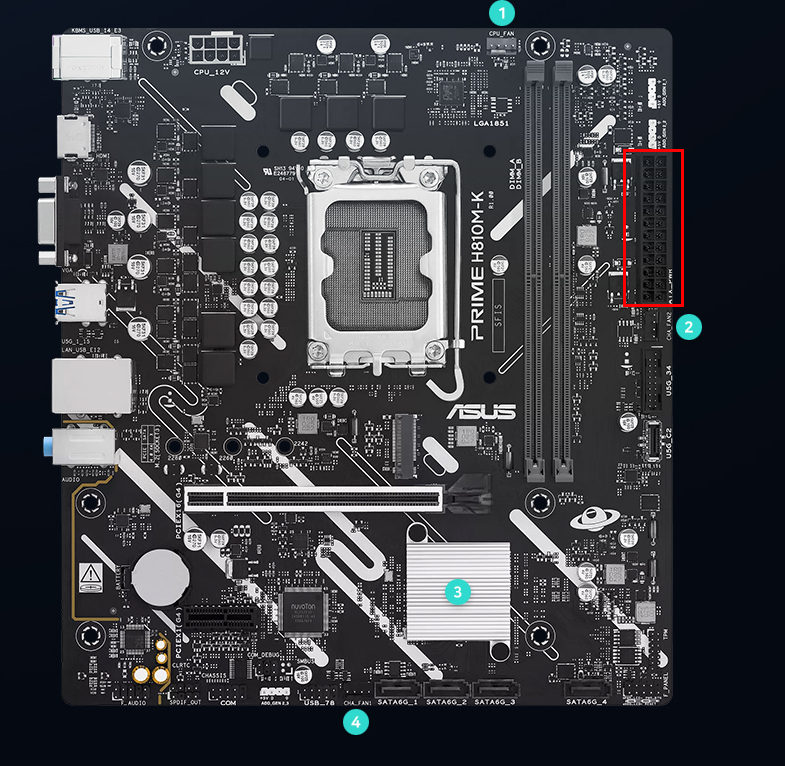

24핀 주 전원

② 메인보드 전원 핀 강제 쇼트 테스트

본체 전원 버튼(스위치) 케이블 자체가 단선되어 안 켜지는 경우일 수도 있습니다.

• 메인보드 우측 하단에 본체 전원 버튼과 연결된 [PW_SW] (Power Switch) 핀을 찾아서 꼽혀있는 케이블을 뽑습니다.
• 드라이버 조절부나 금속 물질로 그 두 개의 핀을 살짝 1초간 접촉(쇼트)시켜 봅니다.
• 만약 드라이버를 댔을 때 전원이 켜진다면 본체 케이스 스위치 고장이고, 드라이버를 대도 아무 반응이 없다면 메인보드 회로 불량이 확실합니다.

power swich



3. 메인보드 육안 점검 및 교체 방법

테스트 결과 메인보드 불량으로 판명되었다면 최종적으로 메인보드 표면을 눈으로 확인해 봅니다. 보드 위에 원통 모양으로 솟아 있는 커패시터(콘덴서) 윗부분이 부풀어 올랐거나 액체가 흘러나온 자국이 있다면 수명이 다한 것입니다.

메인보드를 교체할 때는 반드시 기존 컴퓨터의 CPU 소켓 규격(인텔/AMD 세부 세대)과 램(DDR4 / DDR5) 규격, 그리고 케이스 크기(ATX, m-ATX)를 완벽하게 호환하는 제품으로 구매하셔야 이중 지출을 막을 수 있습니다.

글을 마치며

전원이 아예 안 들어올 때는 무작정 부품을 새로 사기보다, 오늘 소개해 드린 파워 클립 테스트와 메인보드 스위치 쇼트 테스트를 통해 정확한 고장 원인을 먼저 파악하는 것이 돈과 시간을 아끼는 가장 좋은 방법입니다. 소중한 컴퓨터 점검에 도움이 되었기를 바라며, 해결이 안 되는 증상은 댓글로 남겨주세요!
